Три цилиндра

Приветствуем всех любителей лучших двух-, а также трех- и четырехколесных гоночных средств! Сегодня коллектив «Все о мото» решил затронуть такую интересную тему, как создание и значение отечественного мотоцикла с тремя цилиндрами, который в мире практически не имел и до сих пор не имеет удачных аналогов. Мотор данного байка не применялся широко в процессе выпуска примерной техники СССР, но все же получил свое значимое место в истории машиностроения.

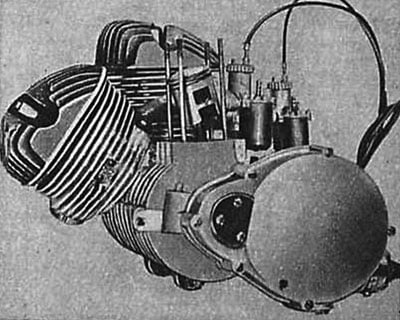

Трехцилиндровый двигатель

Как и многие другие двухтактные двигатели внутреннего сгорания, что были разработаны на советской земле, движок, получивший три цилиндра, разработал не далекий от мотоциклов человек. Будучи мастером спорта, Карл Ошиньш, старался оставить в мире байков после себя что-то достойное внимания мировых экспертов.

Так этот тип двигателя способен существенно повысить коэффициент полезного действия, применяемых на мото-технике силовых агрегатов. Нужно это современным железным коням порой для того, чтоб вырабатывать высокую маневренности при участии в шоссейно-кольцевых соревнованиях. Трехцилиндровый мото двигатель, о котором речь пойдет в статье, заслуживает особого внимания, в первую очередь, со стороны ценителей истории отечественного мотопрома.

Создал его член рижского авто-мотоклуба под названием «Даугав» еще в эру космической гонки. Причем со старта опытный образец двигателя, получившего три цилиндра в подарок от конструктора, располагал немалым рабочим объемом ка к для времен полувековой давности (350 см.куб.).

Силовой агрегат разработан специально для мотоцикла и состоит из 3 совершенно одинаковых одноцилиндровых двухтактных двигателей внутреннего сгорания, располагающих петлевой продувкой. Всех их объединяет лишь один общий картер. Причем сделал он это по уже существующим принципам трехцилиндрического мото-конструирования, внеся много новых оригинальных разработок.

Детальнее про три цилиндра на мото

Вышеуказанный советский трехцилиндровый движок располагает необычным расположением цилиндров. Отметим, что правый, а также левый цилиндры расположены параллельно друг к другу. Они имеют небольшой наклон в 10 градусов по вертикали. Третий же цилиндр (средний) обустроен с углом в 15 градусов по горизонтали.

Технические характеристики байка, имеющего 3 цилиндра впечатляют. Диаметр каждого «горшка» (цилиндра) достигает 5,2 см. При этом, ход поршня составил 5,4 см. Для каждого цилиндра характерен объем в 116 см3.

Отметим, что каждый цилиндр располагает впускным, а также выпускным каналами. Кроме того, есть и пара продувочных каналов. Причем продувочные пространства расположены на горизонтальной плоскости с углом в 120 градусов друг к другу.

Изначально конструктор наделил этот трех цининдровый мото цилиндрами, взятыми в байка «М-1А». В дальнейшем эти «горшки» были заменены на аналоги, обладающие алюминиевой рубашкой и запрессованными в нее стальными гильзами. Каждый цилиндр имел одинаковые параметры и присоединялся к картерам по советскому стандарту (при помощи четырех шпилек).

Алюминиевые головки всех трех цилиндров располагают сферической камерой сгорания. Поршни, а также их пальцы и кольца взяты также у двигателя мотоцикла «М-1А». Важнейшая особенность шатуна применяемого в трехцилиндровом моторе состоит в ромбовидном типе сечения его стержня.

Описание 3-цилиндрового мотора мотоцикла

Коленчатый вал вышеуказанного силового агрегата представлен неразборным типом конструкции. Состоит этот узел мото из трех отдельных валов, скрепленных жестким способом.Каждый кривошипный палец при этом располагает одинаковыми параметрами. Балансировка каждого коленчатого вала происходила отдельно.

Трех цилиндровый двигатель мотоцикла имеет типичную КПП с четырьмя ступенями, работающих в постоянном зацеплении шестерен с роликовым типом переключения. Все шестерни, при этом, закреплены на паре валов. На одном - жестким способом, а на другом эти приспособления находятся в свободном вращении. Внутренняя составляющая полого вала представлена клином и роликом.

Все три цилиндра при использовании патрубка были соединены с карбюратором. Управление его дросселем можно осуществлять по стандарту СССР и других стран, представляющих успешные мотобренды, используя рукоятку специальной конструкции.

Отметим и то, что трехцилиндровый мотоцикл обладает батарейным типом зажигания. Вся электроника состоит из аккумуляторной батареи, 3 катушек, 3 независимо регулируемых прерывателей и одной катушки распределения.

Данный мотор, состоящий из 3 цилиндров способен был выдавать более значительную мощность, чем любой советский мото того времени. Да и вплоть до уничтожения советских традиций мотостроения в лихие 1990-е редкий отечественный байк мог похвастаться мощностью в 35 лошадок. Причем 3-х цилиндровый двигатель создавал высокую степень сжатия и достигал оборотистости в 12000 об/мин.
