Бесконтактное зажигание

Приветствуем на сайте инновационных решений, касающихся старой двух- и трехколесной техники. Кроме того, мы расскажем вам о создании необычных мотоциклов, как на отечественной земле, так и за ее пределами.

«Все о мото» сможет показать фото и видео, которое напрямую связано с железными конями, их тюнингом и т.п.

Схема безконтактного зажигания (СБЗ) мотоцикла

Применение бесконтактного зажигания на Иж, Урал, Ява и т.д. достигло своего апогея в последние годы.  Для этих целей многие отечественные и иностранные бренды (в превую очередь, китайские) запустили широкую линию производства, просто-таки осыпавшего наш рынок всевозможной электроникой и аксессуарами для тюнинга байков.

Бесконтактная система зажигания на Юпитер 5 от Ижмото ставится чаще всего. Делают это не только народные умельцы своими руками, но и профессиональные мастерские, которых развелось в последнее время не так уж и мало, даже в провинциальных селениях. Прекрасный пример в этой области подал и сам производитель Иж Юнкер.

Реализованная схема безконтактного зажигания приносит в жизнь мото любителя массу преимуществ. Во-первых, теперь наездники обустроенных бесконтактной системой зажигания мотоциклов могут не боятся сырости. Во-вторых, работает железный конь с таким современным электронным аксессуаром, как швейцарские часы. А во-третьих, стоит безконтактное зажигание мотоцикла не так уж и много, чтобы собственник Иж, Минск, Ява, Мт или другого байка, не мог себе позволить ее приобретение.

Обустройство мото вышеуказанным электронным приспособлением дарит двигателю более равномерную работу. Силовой агрегат работает, при этом, очень мягко.

Безконтактное зажигание Юпитер 5, к примеру, улучшает динамику эксплуатируемого мотора даже на высоких скоростях. Сам же двигатель становиться более чувствительным к подаче топлива. Не будет помехой для запуска или же эксплуатации двигателя Иж с реализованной схемой безконтактного зажигания даже изрядно подсевший аккумулятор.

Бесконтактная система зажигания проста в установке

Чтобы смонтировать и настроить вышеуказанный электронный мото аксессуар нужно всего лишь пару часов в пределах одного дня.  Да и почему дольше тратиться на то, чтоб закрепить датчик Холла, несколько проводов и новый коммутатор. Не нужно, к тому же, ничего переделывать на генераторе движка байка. Просто снимаете старые контакты и устанавливаете элементы бесконтактной системы зажигания Иж, Урал или пр.

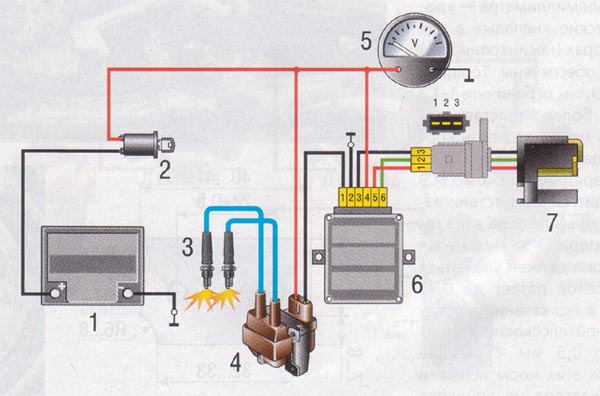

Пластину модулятора нужно надежно закрепить на роторе силового агрегата мотоцикла. Она должна проходить четко посередине прорези индикатора Холла. В ход пойдут и шайбочки. Можете сами просмотреть рисунок данного раздела статьи, который подтвердит всю простоту монтажа. Схема безконтактного зажигания есть тут и в цветном виде (смотрите в самом низу страницы). По ней любой сможет разобраться на счет того, что к чему.

Отметим, что наличие вольтметра совсем необязательно. Этот аксессуар можно смело выбрасывать, так как демонстрация напряжение в бортовой сети вам вряд ли что-то даст на практике. Это лишний вес (а соответственно и нагрузка для железного коня).

Весь секрет успешной эксплуатации безконтактного зажигания на Иж Юпитер 5, который очень часто тюнингуют этой системой, кроется в пластине модулятора и датчике Холла.


Вот почему львиная часть времени процесса установки безконтактной схемы зажигания тратится именно на ее монтаж. В случае наличия пропусков в процессе искрообразования нередко возможна неправильная конструкция шторки модулятора, которая замыкает магнитный поток. По-этому расположению ее относительно датчика нужно тщательно проверить. При открытом состоянии этот аксессуар системы не должен перекрывать магнит или магнитопровод. В закрытом состоянии модулятор полностью перекроет их обоих.

Модулятор схемы безконтактного зажигания лучше изготовлять в форме диска, который обладает вырезом. Для 1-цилиндровых моторов угол выреза на модуляторе должен иметь около 120 градусов. Для 2-хлиндровых моторов углы вырезов – по 60 градусов соответственно.

Еще до монтажа БСЗ на Юпитер 5, Планету 4 или прочие байки нужно убедиться в полном отсутствии избыточного люфта на валу генератора. Даже контактное зажигание с люфтами плохо сочетается.

Настройка БСЗ на мото

Практически любая доступная на рынке или же самодельная бесконтактная система зажигания устанавливается с четким контролем показателей опережения зажигания. Для облегчения установочных, регулировочных мероприятий советуем применять приборы, обладающие шкалой до 15 В, а также внутренним сопротивлением в диапазоне 10-50 кОм.

Электронное вспомогательное устройство, без которого схема безконтактного зажигания на мотоцикл не может быть нормально реализована, позволит отрегулировать систему без особых хлопот. При этом клеммы прибора подсоединяются к датчику Холла.

Поршень любого цилиндра нужно переместить в положение, для которого характерно искрообразование в цилиндре. Дальше включается зажигание и поворачивается модулятор в ту сторону, в которую ротор движется коленчатым валом. Делать это нужно до момента возникновения изменений в показаниях вольтметра. Разряд на свече возникает как раз при этом скачке напряжения на датчике примерно до показателей бортового питания мото. Когда вы поймали искру, не нужно сбивать положение шторок. Сам же модулятор надежно фиксируется на валу генератора при использовании крепежного болта.
При регулировании зажигания нужно обязательно замкнуть  все высоковольтные провода на корпусе мотора. Можно их присоединить к свечами. Необходимо это для того, чтоб эксплуатация катушек с разорванной вторичной цепью не привело к полной перегрузке или же повреждению БСЗ. Кроме того, согласно вышеуказанному риску не стоит останавливать и работу двигателя, снимая свечные колпачки. Все это рекомендации, конечно же, на практике вам может и повезти, но не следует испытывать судьбу.

Бесконтактная система зажигания мотоцикла после настройки может быть проверена. Убедиться в наличии искры можно, укрепив проверяемый провод примерно в 8 мм от корпуса движка мото. Дальше нужно включить зажигание и при помощи кик-стартера запустить двигло. Лучше при этом руками провод не трогать. Ведь может сильно ударить током.

БСЗ мото техники после тщательной регулировки и настройки прослужит очень долго без дополнительного обслуживания.

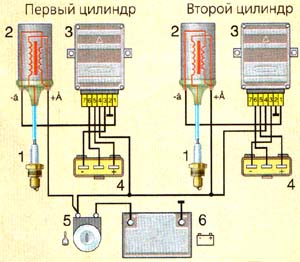

А теперь еще раз взгляните на то, насколько просто выглядит схема безконтактного зажигания мотоцикла крупным планом.
