Самодельные снегоходы из мотоцикла

Модернизировать старенький советский байк для преодоления заснеженной местности совсем не сложно. Главное следовать нашим советам.

Начать нужно с подготовки рамы для снегохода, который будет передвигаться на гусеничном ходу. Ее можно исполнить из стальных уголков и труб с различным сечением. Основу для рамы должен составлять прямоугольник с параметрами 1500x432 мм. Горизонтальные полки лонжеронов на концах нужно спилить, дабы соединить их с остальными деталями заподлицо.

Отдельно изготавливается рулевая балка (в виде швеллера). Соединяем и свариваем встык полки, используя два отрезка уголка 50x50x5 мм. Концы балки в верхней и нижней части дополняем накладками из стального листа (100x100 мм). Балку устанавливаем горизонтально на сверлильный станок.

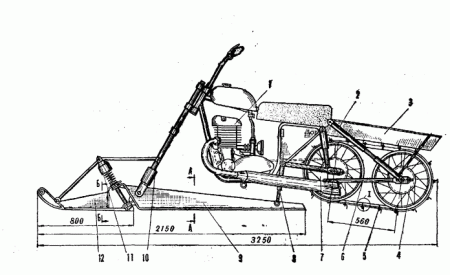

Снегоход из мотоцикла Иж

Прямоугольник и на балка должны быть обработаны в местах будущего соединения. Нужно прорезать соответствующие пазы. Вертикальные полки на лонжеронах прорезаются в четырех точках нижней части. Ответные пазы создаются с шириной в 5 мм.

Передняя перекладина дополняется отбойником из уголка (сечение - 50x50x5 мм). Его приваривают. Лонжероны самодельных снегоходов из мотоцикла Иж дополняются монтажом П-образных поперечин для сиденья. Исполняются они из уголка (размер 20x20x3 мм).

Снегоход из мотоцикла продолжаем изготавливать, просверливая отверстия под болты крепления в лонжеронах. Между рулевой балкой, а также средней перекладиной практически готовой рамы ввариваем дополнительную швеллерную балку. Проблемы, что могут возникнуть при создании трансмиссии, а также гусениц, не являются редкостью.

Продолжаем создавать самодельный снегоход из мотоцикла

Теперь нужно подобрать гусеничную звездочку и саму резиновую ленту. Параметры последней составляют примерно 2200x300 мм. При этом толщина достигает 10 мм. Натяжная гусеница должна иметь равномерное свинчивание гаек на болтах —справа и слева.

Достигнуть необходимую степень натяжения совсем не сложно. Главное все гайки фиксировать контргайками. Гусеница нужно обшить капроновыми нитями, дабы края этого элемента снегохода из мотоцикла Иж не расслаивались.

Трансмиссия включает в себя передний, а также задний мосты. Первый является ведущим. Он состоит из трубчатого вала, куда посажена гусеничная звездочка и гусеничные катки. Не забудьте и о приводной звездочке мотоцикла «Иж».

Звездочки фиксируются на валу при помощи сквозных болтов «М6». Вал переднего моста должен вращаться на двух подшипниках 204, которые запрессовываются в простые корпуса. Задний мост самодельного снегохода из мотоцикла ИЖ  имеет в структуре трубчатый вал и гусеничный барабан. Его устанавливают, как и передний, на подшипники «204»

И еще немного о снегоходе из мото Иж

Механизмы управления вышеуказанным транспортом представляют из себя сложнейшую пространственную систему, которая состоит из двух лыж, а также продольной и поперечной тяги. Сюда же входят стойки и колонки. Руль от оригинальной конструкции мотоцикла Иж остается. Необходимо сохранить и все органы управления, включая рукоятку газа, рычаг сцепления, т.п. Рулевую колонку устанавливают под таким же углом, как и на оригинале мотоцикла.

Самодельные снегоходы из мотоцикла Иж – это нечто. Изготовление, а также сборка системы их управления при любом отклонении руля должна обезопасить продольную тягу от задевания о ломаную стойку.

Лыжи снегохода из мотоцикла Иж приваривают, применяя листовую сталь и уголки с различным сечением. Их закрепляют на концах стоек, используя болты. Подошву лыж не нужно обивать каким-либо материалом. Так вы уменьшите трение.
